2016年09月18日
SYD -2801C針入度試驗器 針入度儀
- 產品參數、性能指標、使用說明、安裝調試、用途
- 產品價格、生產維修、校正校準、應用范圍、產地

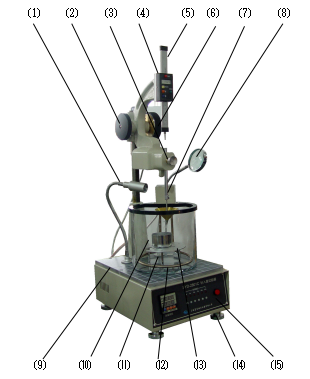

SYD - 2801C，針入度儀，錐入度儀，針入度試驗器 一 、SYD - 2801C，針入度儀，錐入度儀，針入度試驗器 用途及適用范圍 SYD-2801C針入度試驗器是根據中華人民共和國標準GB/T 4509-1998/2010《石油瀝青針入度測定法》、GB/T 269《潤滑脂和石油脂錐入度測定法》及中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0604-2011《瀝青針入度試驗》的技術要求和有關規定設計制造的，主要適用于下列兩類產品的測量： 1、瀝青：試樣置于25℃±0.1℃的恒溫浴，荷重為100克±0.05克的標準針，在無明顯磨擦下垂直運動，在5秒鐘內垂直貫入瀝青試樣的深度稱為瀝青針入度，以鑒定瀝青的粘稠程度。瀝青的針入度越大，說明瀝青的粘稠度越小，瀝青就越軟。 2、潤滑脂：試樣置于25℃±0.1℃的恒溫浴，荷重150克的標準圓錐體，在無明顯磨擦下垂直運動，在5秒鐘內沉入潤滑脂或石油脂中的深度，稱為潤滑脂或石油脂錐入度，以鑒定潤滑脂或石油脂的軟硬程度。 除上述兩種主要用途外，本儀器也可用于固體細粒、粉劑、膠體、凍體等材料，以及乳酪、糖膠、牛油、麥其淋、奶油、發酵體等食品原料檢驗，在食品工業、交通公路工程及其他工業部門都可廣泛應用。 二 、SYD - 2801C，針入度儀，錐入度儀，針入度試驗器 儀器技術指標及參數 1、測量范圍： (0～600)針入度。 2、針入時控裝置：可分別選擇5秒、8秒、10秒、12秒、30秒、60秒，時間誤差小于±0.1秒。 3、分辨率 0.01㎜。 4、針入精度： ±1針入度。 5、加熱器功率： 200W。 6、控溫精度： 25℃±0.1℃（注：環境溫度應不高于20℃）。 7、控溫方式： 高精度數字溫控儀。 8、恒溫?。? 為硬質玻璃缸。 9、攪拌： 磁力攪拌珠自動攪拌。 10、標準針： 按不同的標準要求配置，見表1(P.11)。 11、標準錐體： 102.5±0.05g, 符合國家標準GB/T269的規格要求。 12、試樣皿： 按不同的標準要求配置，見表1(P.11)。 13、砝碼： 按不同的標準要求配置，見表1(P.11)。 14、溫度計： 按不同的標準要求配置，見表1(P.11)。 15、升降支架： 粗調、細調雙重升降調節機構,便于針尖對準試樣平面。 16、工作電源： AC(220±10%)V，50Hz，功耗不大于300W。 17、外形尺寸： 280mm×350mm×700mm（長×寬×高）。 18、其它： 配有冷光源和放大鏡，方便使用和操作。 主要結構與特點 1、儀器結構 本儀器主要由針入度顯示器、針連桿、升降機構、標準針、時間控制等部分組成（見圖1所示）。 ⑴ 照明燈：冷光源照明，對水浴溫度無影響； ⑵ 粗調旋鈕：用于升降機構較大幅度的上升或下降； ⑶ 釋放按鈕：按動此按鈕，針連桿連同標準測針一起自由落下； ⑷ 針入度顯示器：見圖4； ⑴照明燈 ⑵粗調旋鈕 ⑶釋放按鈕 ⑷針入度顯示器⑸顯示器移動桿 ⑹微調旋鈕 ⑺針連桿 ⑻放大鏡 ⑼工作臺面 ⑽恒溫浴缸圖 1 ⑾溫度傳感器 ⑿加熱器 ⒀瀝青試樣盛器架 ⒁水平調節旋鈕 ⒂操作面板 ⑸ 顯示器移動桿：移動時不要過度用力，以免損壞； ⑹ 微調旋鈕：用于升降機構的小幅上下移動，便于對針； ⑺ 針連桿：下面裝檢測用標準針，與電磁鐵一起組成標準測針鎖緊 和釋放裝置，需要時針連桿的下端放置標準砝碼 注：針連桿的重量為47.5g，測試時需配合砝碼及標準針（標準錐）組成合適的重量。 ⑹ 微調旋鈕：用于升降機構的小幅上下移動，便于對針； ⑺ 針連桿：下面裝檢測用標準針，與電磁鐵一起組成標準測針鎖緊 和釋放裝置，需要時針連桿的下端放置標準砝碼 注：針連桿的重量為47.5g，測試時需配合砝碼及標準針（標準錐）組成合適的重量。 ⑻ 放大鏡：便于觀察和檢查標準測針（標準錐）對準試樣面的情況； ⑼ 工作臺面：上有水平泡，工作時通過水平調節旋鈕將工作臺面調水平； ⑽ 恒溫浴缸：內有加熱管、溫度傳感器，測試時，內置三腳支架、瀝青試樣盛器等； ⑾ 溫度傳感器：采用pt100； ⑿ 加熱管：200w功率； ⒀ 瀝青試樣盛器架：專用三角支架，工作時上面放置試樣皿； ⒁ 水平調節旋鈕 ⒂ 操作面板：見圖2。 2、SYD - 2801C，針入度儀，錐入度儀，針入度試驗器 操作面板（見圖2所示） ⑴ 啟動按鈕：定時時間選擇后，按動啟動按鈕開始定時控制。 ⑵ 時控選擇指示燈：選擇5、8、10、12、30、60秒定時，按下其中的一個按鈕，對應的該指示燈亮 ⑶ 時控選擇按鈕：用于選擇5、8、10、12、30、60秒定時，按下其中的一個按鈕，對應的該指示燈亮，從而確定了定時時間。 ⑷數字溫控儀：高精度數字溫控儀，詳見所配溫控儀操作說明書。 3、控制開關 本儀器的控制開關在儀器的右側，見圖3所示： ⑴總電源開關 ⑵加熱器控制開關 ⑶照明燈開關 ⑷攪拌開關 4、SYD - 2801C，針入度儀，錐入度儀，針入度試驗器 針入度顯示器 針入度顯示器見圖4所示。 ⑴ OF鍵：顯示器關閉按鍵，在顯示器打開的情況下，按動此鍵顯示器關閉。 ⑵ 顯示器：液晶顯示器，顯示針入度的值。 ⑶ mm /in鍵：毫米和英寸轉換按鍵，每按動一次，在毫米和英寸間轉換一次，轉換結果在顯示器上顯示出來。 ⑷ ON/O鍵：顯示器開啟/清零按鍵，在顯示器關閉開的情況下，按動此鍵顯示器開啟工作；在顯示器開啟的情況下，按動此鍵可以將顯示的顯示值清為零。 ⑸ ↑鍵：暫不用。 ⑹ ↓鍵：暫不用。 ⑺ 電池蓋：內裝工作電池。 特別注意： 1、顯示器移動桿與針入度顯示器組成針入度測量裝置，開始使用前，用干燥清潔的軟布擦拭干凈顯示器移動桿的表面。 2、顯示器移動桿要保持干燥、清潔，防止水、油等液體進入。若不慎有液體進入、或顯示器移動桿上沾有水或油等液體，應用干燥清潔的軟布擦拭干凈，必要時應放在60℃以下的環境使之干燥。 3、當儀器在使用中出現顯示數據不穩、測量結果重復性差、調零困難等不明原因時，一般情況下是針入度顯示器內工作電池電量低所致，只需更換同類規格型號的電池即可。 4、若出現顯示數據不變化、無法清零等問題時，可以將電池蓋打開，將電池重新裝一下即可（相當于重新上電復位）。 5、長期不用時，應取出電池。 5、后面板 （1）電源插座。 （2）標識牌。 （3）攪拌速度調節孔：必要時可以用“一”字螺絲刀調節攪拌子攪拌速度。 （4）電磁鐵供電插座：三芯插座，使用時將電磁鐵的三芯插頭插入。 （5）加熱管及溫度傳感器插座：其中1、2孔對應200w加熱管，3、4孔對 注：對加熱管及溫度傳感器插頭進行插拔時一定先要把主機電源關掉，以免觸電。 四、樣品的制備 1、瀝青試樣的制備 ⑴ 小心加熱樣品，不斷攪拌以防局部過熱，加熱到使樣品能夠流動。加熱時焦油瀝青的加熱溫度不超過軟化點的60℃，石油瀝青不超過軟化點的90℃。加熱時間不超過30min。加熱、攪拌過程中避免試樣中進入氣泡。 ⑵ 將試樣倒入預先選好的試樣皿中。試樣深度應大于預計貫入深度10mm。 同時將試樣倒入試樣皿中（試樣皿的選擇見下面“第五（二）3條”）。 ⑶ 松松地蓋住試樣皿以防灰塵落入。在15～30℃室溫下冷卻1～1.5h(小試樣皿)或1.5～2.0h(大試樣皿)，然后將試樣皿放入恒溫水浴中，水面應沒過試樣表面10mm以上。在規定的試驗溫度下冷卻。小皿恒溫1～1.5h，大皿恒溫1.5～2.0h。 2、潤滑脂試樣的制備（工作錐入度試驗） 潤滑脂試樣的制備需用本儀器所附的專用設備——搗脂器，見圖6所示。 潤滑脂試樣的制備（工作錐入度試驗）步驟如下： ⑴ 將足夠的實驗室樣品移入清潔的搗脂器（見圖6）的脂杯中，使之填滿（其中心部分堆起高約13mm），用刮刀壓緊以避免混入空氣。裝填過程中不時地振動脂杯，以除去任何混入的空氣。 ⑵ 裝配好孔板處于提升位置的搗脂器，打開排氣閥，把孔板壓到杯底。從排氣閥插入溫度計，使溫度計頂端位于試樣中心。將裝配好的搗脂器放入保持在25±0.5℃的水?。ɑ蚩諝庠。┲?直到溫度計指示出搗脂器及試樣的溫度達到25±0.5℃.從水浴中取出搗脂器,擦去其表面所沾的水,取出溫度計,關上排氣閥.使試樣在約1min內經受孔板60次全程往復工作。然后使孔板返回到其頂部位置。打開排氣閥，取下頂蓋和孔板，將沾在孔板上的易刮下的試樣盡量刮回脂杯內。 ⑶ 在脂杯中制備工作過的試樣，以獲得均勻的和結構可再現的潤滑脂。在凳子上或地板上強烈振動脂杯，用刮刀裝填試樣以填滿孔板留下的孔穴以及除去任何空氣穴。用刮刀保持傾斜45°角沿著脂杯邊移動，刮去并保留高出脂杯邊緣多余的試樣。由于潤滑脂工作錐入度在放置過程中會明顯變化，因此，應立即進行錐入度的測定。 五、操作步驟 （一）測試前的準備 1、使用本儀器前應仔細閱讀使用說明書。 2、仔細閱讀中華人民共和國標準GB/T 4509《石油瀝青針入度測定法》、GB/T 269《潤滑脂和石油脂錐入度測定法》、或中華人民共和國行業標準T0604《瀝青針入度試驗》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。 3、按標準所規定的要求，準備好試驗用的各種試驗器具、材料等。 4、檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。 5、檢查本儀器的外殼，必須處于良好的接地狀態；外接電源線必須有良好的接地端。 （二）使用方法 1、儀器開箱后，應仔細清點備配品，如有缺失請第一時間與本公司聯系； 2、觀察臺面上的水泡裝置，調節針入度儀的水平，將干凈的標準針連接頭套上標準法碼后裝入連接桿并固定； 3、選擇試樣皿——按照執行的標準選擇試樣皿： ⑴ 按照國家標準GB/T 4509-1998做針入度試驗時 針入度范圍 試樣皿（直徑Φ×深度H） 小于200 Φ55×H35 200～350 Φ55×H70 350～500 Φ55×H70 ⑵ 按照國家標準GB/T 4509-2010做針入度試驗時 針入度范圍 試樣皿（直徑Φ×深度H） 小于40 Φ55×H16 小于200 Φ55×H35 200～350 Φ55×H70 350～500 Φ55×H70 注；針入度范圍200～350時，也可以另行選購Φ70×H45的試樣皿。 ⑶ 按照公路標準JTG E20-2011中T0604-2011做針入度試驗時： 針入度范圍 試樣皿（直徑Φ×深度H） 小于200 Φ55×H35 200～350 Φ70×H45 大于350 Φ55×H70 4、選擇標準針——根據預計試樣針入度的范圍選擇合適的標準針。 ⑴ 按照國家標準GB/T 4509-1998和公路標準JTG E20-2011中T0604-2011做針入度試驗時，用50㎜的標準針。 ⑵ 按照國家標準GB/T 4509-2010做針入度試驗時，做如下選擇： 預測針入度 選用標準針 不大于350㎜ 50㎜ 大于350㎜ 60㎜ 5、缸內按要求加好水（水面應沒過試樣表面10mm以上），放在針入度儀的平臺上，將攪拌子放入。然后開啟儀器電源開關，根據試驗要求設置所需的溫度、定時時間，打開加熱器控制開關及攪拌開關，啟動溫控裝置，使水浴缸內的水溫達到設置溫度； 6、針入度顯示器的移動桿上移至最上端，再將裝有標準法碼的針連桿也上移至最上端； 7、用粗調旋鈕調節機頭,使標準針尖端離試樣表面約10mm。然后再用微調旋鈕慢慢向下移動標準針，使針尖剛剛接觸到試樣的表面時松手（觀察標準針與試樣表面接觸時可用設在工作臺上的照明燈、放大鏡來觀察）； 8、開啟針入度顯示器（按“ON/O”鍵將顯示器開啟），再檢查顯示器顯示單位應該是“㎜—毫米”（按“㎜/in” 鍵可以選擇顯示單位是“㎜”—毫米，并在顯示器上顯示出來）。輕輕按動針入度顯示器的移動桿使其下端與針連桿的上端平面接觸，然后按動針入度顯示器的清零按鈕（ON/O鍵），使顯示器讀數為零； 9、當儀器水浴缸的溫度穩定到設定溫度后，按操作面板上的“啟動” 鍵，電磁鐵吸合，使標準針自由下落，貫入瀝青試樣中，到達規定的時間后，電磁鐵被釋放將標準針鎖定，標準針停止移動； 10、輕輕按動針入度顯示器的移動桿使其下端與針連桿的上端平面接觸，此時顯示器的讀數就是本次試驗的針入度值； 11、試樣至少重復測定三次。每一試驗點間的距離、試驗點到試樣皿邊緣的距離都不得小于10mm。每次試驗前都應使試樣在恒溫水浴中恒溫一段時間，每次測定都要用干凈的針。當針入度超過200時，至少用三根針，每次試驗用的針留在試樣中，直到三根針扎完時再將針從試樣中取出。針入度小于200時可將針取下用合適的溶劑擦凈后繼續使用； 12、試驗結束后，關閉儀器的工作電源，關閉針入度顯示器，將儀器擦拭干凈，取下標準針，上油保護并裝入護套和木箱內。 注：若做錐入度測試，則用選配的標準錐體，并按GB/T 269的要求操作。 六、注意事項 1、加熱管未放入水浴前，切勿接通加熱管電源，試驗結束后，需要將加熱管移出水浴缸水面時，應先將加熱管電源切斷。 警告：加熱管必須置于水中才能接通加熱器的工作電源！ 2、需要重新提針連桿時，應先將顯示器的移動桿移至最上端后，再按下釋放按鈕，而不應在針連桿鎖緊狀態下抽拔，以免損壞連桿和桿套。 3、每次試驗工作完畢后，均應取下標準針，上油保護并裝入護套和木箱內。 4、儀器不用時，應將玻璃水槽、試驗器具、儀器等擦拭干凈，并置于通風干燥處。 注意：當室溫低于0℃時，請將水槽內的水放盡，防止結冰損壞器件！ 警告：儀器發生故障時應立即切斷電源，請專業人員進行檢修并排除故障后方可繼續使用，防止發生意外！ 七、試驗要求 使用本儀器進行各項試驗的條件及方法，應按照相應的國家標準、行業標準中關于針入度測定法中所載條件及其規定細則進行。 八、儀器成套及技術文件 1、儀器成套 序號 名 稱 單位 數量 備注 1 儀器主體 臺 1 2 搗脂器 臺 1 3 雙金屬溫度計及支架 件 1 4 標準針——按表1配置 —— —— 5 砝碼——按表1配置 —— —— 6 試樣皿——按表1配置 —— —— 7 水銀溫度計——按表1配置 —— —— 8 錐入度盛樣器 只 1 9 ○型圈（Ф105×5）——裝于大盛樣器 只 1 10 標準錐 個 1 11 針連桿 副 1 12 玻璃水槽 只 1 13 保險絲2A（Ф5×20） 只 2 14 三角支架 只 1 15 磁性攪拌子 只 1 16 顯示器電池(LR44、1.5V紐扣電池、φ11.5×厚5) 粒 1 表1 儀器配附件配置表 項目 GB/T 4509-1998標準 GB/T 4509-2010標準 JTG E20-2011中T0604-2011標準 標準針 50㎜，2.5g±0.05g 3支 3支 3支 60㎜， 2.5g±0.05g。 —— 3支 —— 試樣皿 Φ55㎜×H16㎜ —— 3只 —— Φ55㎜×H35㎜ 1只 3只 3只 Φ55㎜×H70㎜ 選配 3只 選配 Φ70㎜×H45 選配 選配 選配 溫度計 (0~50)℃、分度0.1 ℃ 1支 —— 1支 (-8~32)℃、分度0.1℃ —— 1支 —— (25~55)℃、分度0.1℃ —— 1支 —— 砝碼 50g 2塊 1塊 2塊 100g —— 1塊 —— 特別說明： 標準配置按GB/T4509-1998標準，其它配置按用戶訂貨時的要求另行購置。 2、技術文件 ⑴ 使用說明書 1份 ⑵ 產品合格證 1份 ⑶ 產品保修卡 1份
